Palau de Gel Andorra

PALAU DE GEL ANDORRA

DETALLES DE LA INSTALACIÓN

Localización

Ctra. general nº1 s/n, Canillo, Andorra.

Descripción

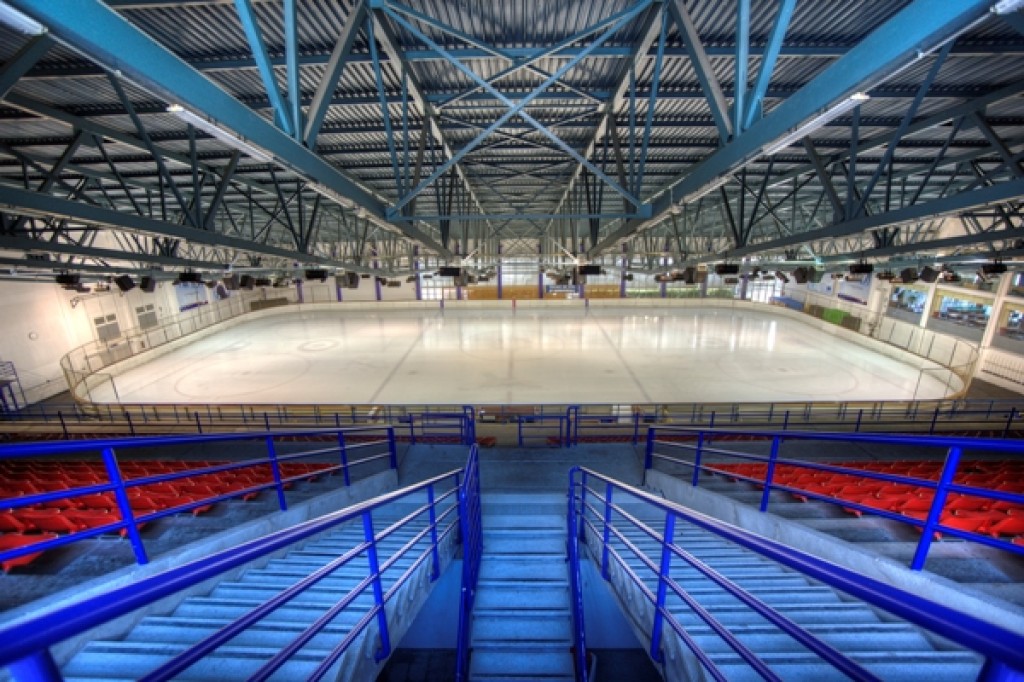

Instalación frigorífica para refrigeración de pista de hielo para diferentes actividades deportivas. Potencia inicial de 600 kWF, para un volumen de 6.600 kg de refrigerante R-134a, sobre una superfície de 981 m2.

Retrofit de una instalación de refrigerante de R-22 a R-134a para la refrigeración de la pista de hielo. Potencia frigorífica de 548kW, con un volumen de 6.600 kg de refrigerante R-134a, sobre una superficie de pista de hielo de unos 1.800m2.

Alcance de los trabajos

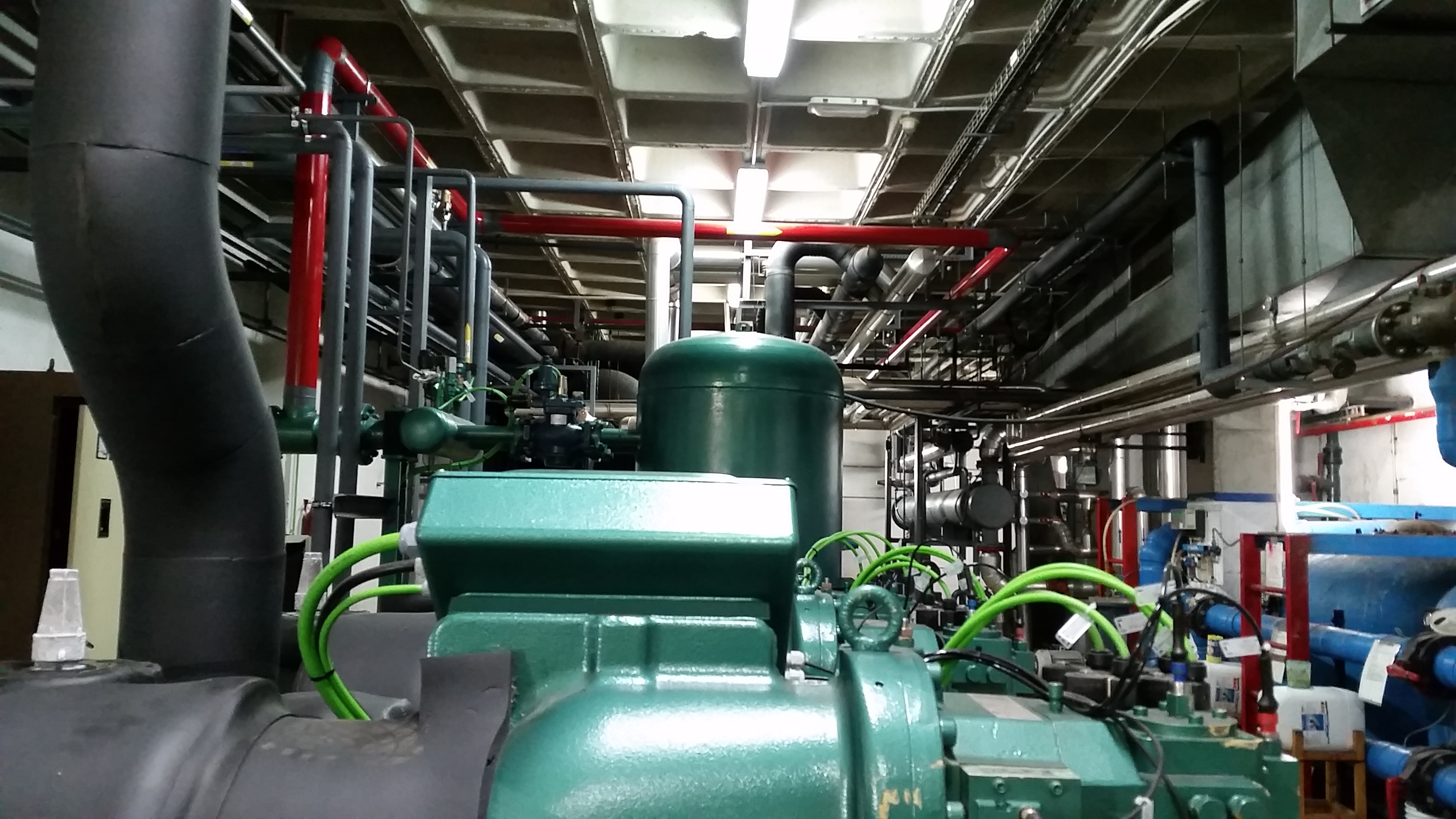

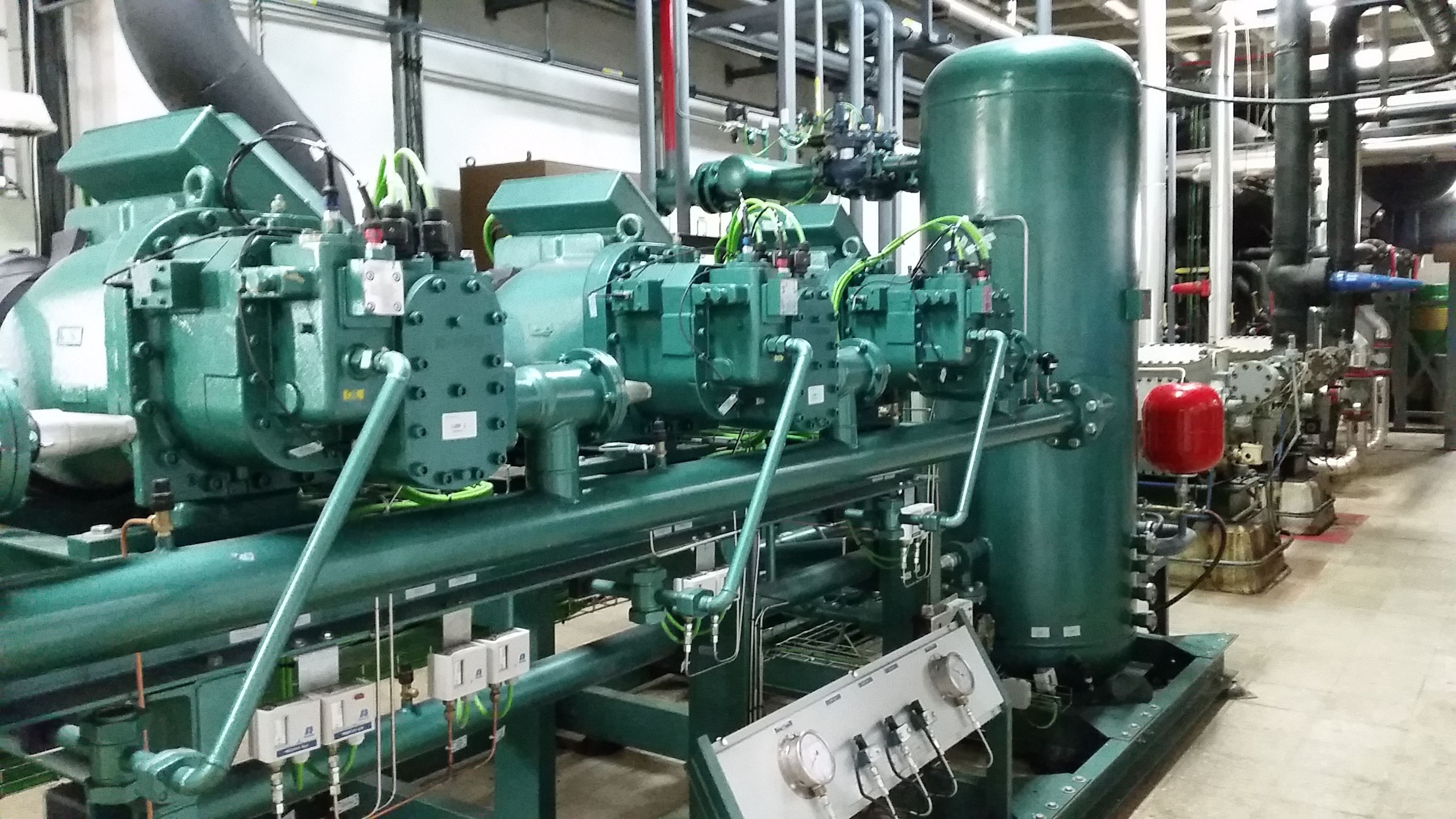

  • Compresores tipo semihermético de tornillo, de 548 kWF -16/+35ºC, con arrancador suave y PLC de Control.
  • Instalación de sistema de refrigeración de aceite de los compresores con aprovechamiento del calor para el precalentamiento del aire de piscina.

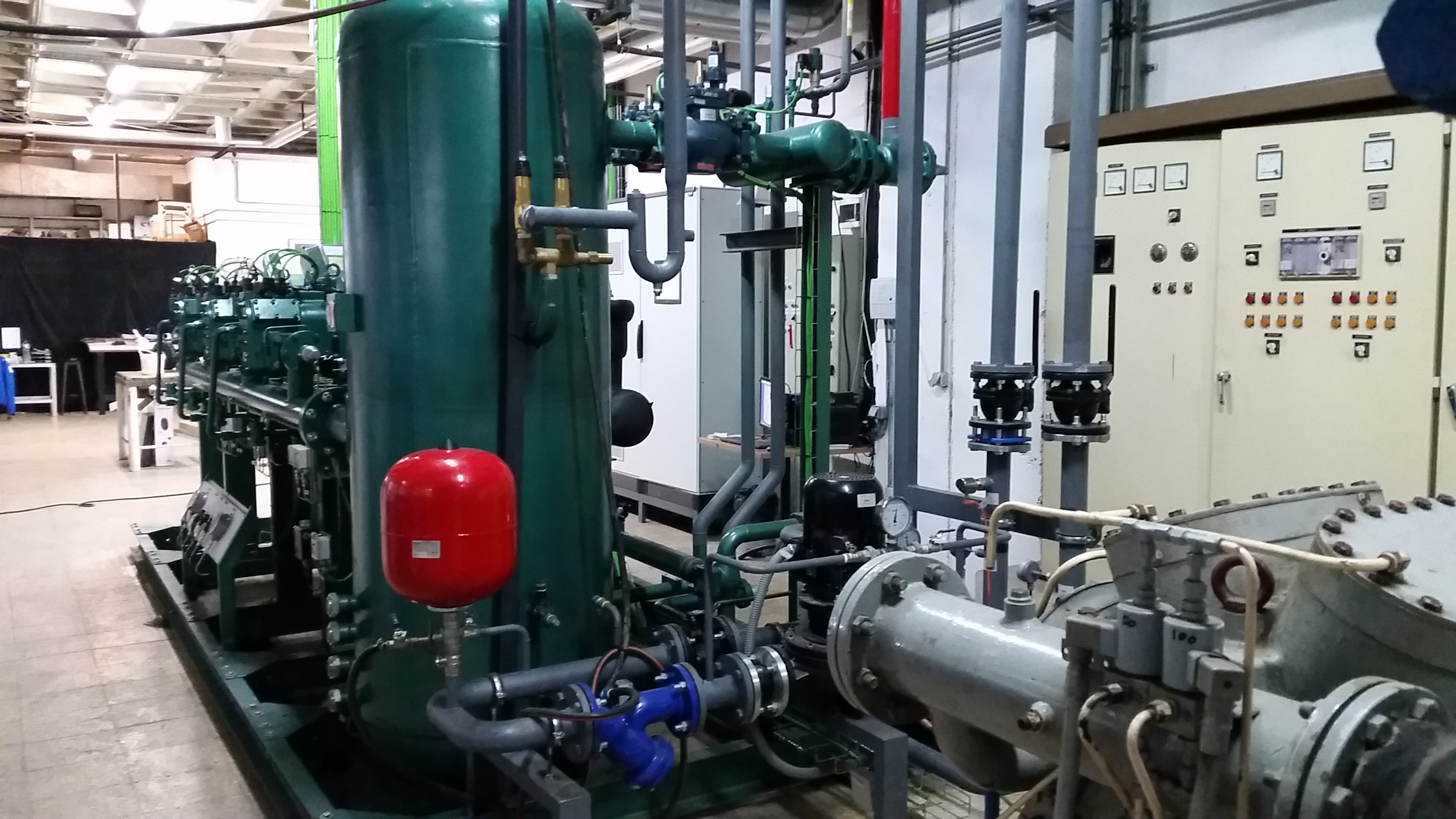

  • Adecuación del conjunto Separador de Partículas de 5.700 litros y diametro de 1,2 x 5 mts, tipo horizontal, 2 tomas de bombeo y Sistema de recuperación automático de aceite. Mejora energética en la gestión y control del sistema de bombeo de refrigerante a la pista.
  • Instalación de un sistema de supervisión inteligente para la predicción de pérdidas de gas refrigerante (control de fugas).
  • Supervisión de fugas en pista de hielo.
  • Instalación Cuadro general de potencia y control, líneas eléctricas hasta todos los puntos de consumo y señal. Sistema de control mediante PLC Industrial y Gestión mediante Sistema Scada.
  • Instalación de variadores para la regulación óptima de sistemas de bombeo de refrigerante en la pista de hielo.
  • Reparación de diferentes intercambiadores de recuperación de calor para servicios auxiliares.
  • Red de tuberías de acero para la recuperación de calor para poder calentar el agua de la piscina del complejo y mejora de la instalación frigorífica.

Cliente

Comú de Canillo (Palau de Gel d’Andorra)
